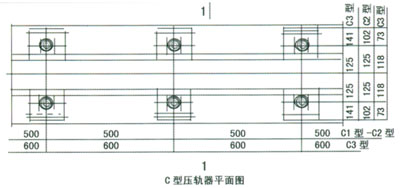

1、主要用于鋼吊車梁帶水平導向輪吊車軌道固定及大噸位軟鉤吊車軌道固定,根據吊車噸位大小及設計使用要求分為:C1、C2、C3三種壓軌器。 2、C1型固定裝置承受水平導向輪作用下的最大側賂力為135KN,C2為220KN,C3為400KN。 3、固定件間距詳見平面圖。 4、其他參照A型焊接開型壓軌器。

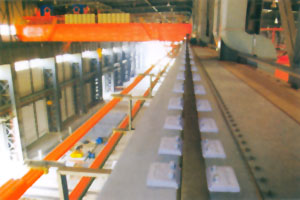

1、E型分為E1、E2型,此類固定裝置可進行側向調節,從而向軌道的鋪設和調直提供好的條件。 2、固定裝置窄而扁,可以提供有利安裝尺寸,可用與帶或不帶導向輪的各式吊車。 3、通過楔形結構作用和互相嚙合的壓板上下兩部分傾斜而自動鎖定。 4、鋼軌和吊車梁歡送的控制不成問題,底座的預加應力和軌道與底座之間的持久接觸都得到保證。 5、螺栓為M20,8.8級高強度螺栓,擰緊力矩為:220N.M,E1可承受最大側向力為140KN,E2可承受的取大側向力為:120KN。 6、此類壓軌器廣泛應用于港口、碼頭、船廠、大型龍門吊軌道固定。
