渡線道岔別名窄軌渡線道岔、礦用渡線道岔是我國煤炭系統使用的專用鐵路道岔，是窄軌道鐵路線路連接的基本設備。渡線道岔是用以連接兩條平行鐵軌的一種道岔，使行駛于某路線的列車可以換軌至另外一條路線。
簡介
窄軌鐵路道岔標準化、系列化對煤礦或其他礦山的設計、建設和生產也是非常重要的。煤礦窄軌鐵路道岔鋪設方便、迅速，具有嚴格的制造、驗收標準，其軌型、軌距、轉轍角度系列化，適用于我國煤礦行業多變的使用情況。
類型
道岔是個大家族，常見的是普通單開道岔。它由轉轍器、連接部分、轍叉及護軌三個單元組成。轉轍器包括基本軌、尖軌和轉轍機械。當機車車輛要從A股道轉入B股道時，操縱轉轍機械使尖軌移動位置，尖軌1密貼基本軌1，尖軌2脫離基本軌2，這樣就開通了B股道，關閉了A股道，機車車輛進入連接部分沿著導曲線軌過渡到轍叉和護軌單元。這個單元包括固定轍叉心、翼軌及護軌，作用是保護車輪安全通過兩股軌線的交叉之處。
煤炭工業部窄軌鐵路計有600、762、和900mm三種軌距；15、22、30、38、和43、KG/m五種軌型；其中有單開道岔、對稱道岔、渡線道岔和少量的交叉渡線道岔、對稱組合道岔、菱形交叉道岔、四軌套線七種類型。各種道岔按照不同類型分別有2#、3#、4#、5#、6#、7#、8
#、10#、八種轍叉號數、又按不同的轍叉號數配備了4、6、9、12、15、20、25、30、40、50、70m十一種曲線半徑道岔標準設。
窄軌鐵路道岔標準設計共有615、715、915、622、722、922、630、730、930、938、643十一個系列，設計共完成166個品種。
既然有單開道岔，就有雙開道岔、三開道岔以及多開道岔（復式交分道岔）等。道岔各有其代號，比如9號道岔、12號道岔、18號道岔等等。這個代號可不是隨便排列的，它實際上代表了轍叉角（α）的余切值，也就是轍叉心部分直角三角形兩條直角邊FE和AE的比值，即N=cotα=FE/AE，N就是道岔號。顯而易見，轍叉角α越小，N值就越大，導曲線半徑也越大，列車側線通過道岔時就越平穩，允許過岔速度也就越高。所以采用大號道岔對于列車運行是有利的。不過，事物總有它的兩面性，道岔號數越大，道岔越長，造價自然就高，占地也要多得多。因此，采用什么號數的道岔要因地制宜，因線而異，不可一概而論。
渡線道岔是我國煤炭系統使用的專用鐵路道岔，是窄軌道鐵路線路連接的基本設備。渡線道岔在礦山的建設和生產中起著重要的作用，這種道岔鋪設方便、迅速，具有嚴格的制造、驗收標準，其軌型、軌距、轉轍角度系列化適用于我國煤礦行業多變的使用情況。

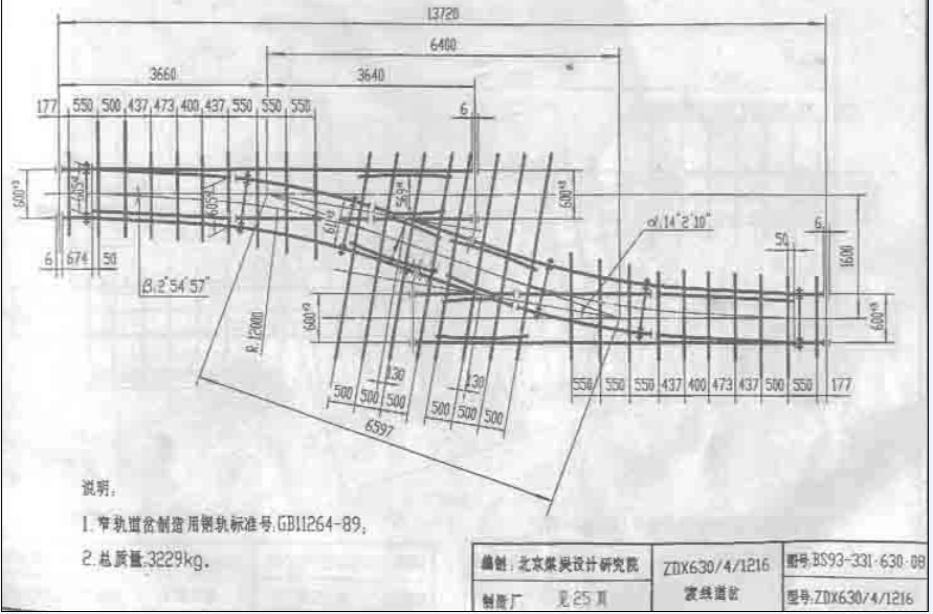

礦用窄軌渡線道岔組成
（1）型號第一個字母Z代表窄軌鐵路道岔類型代號；
（2）型號第二個和第三個字母、DK,DC,DX,JD,DZ,JC,TX分別代表單開、對稱、渡線、交叉渡線、對稱組合、菱形交叉、四軌套線道岔的型式代號。
（3）主要參數中第一段數字的6、7、9、分別代表道岔軌距，6=600，7=700，9=900mm,主要參數第一段數字的15，22，30，38，43，分別代表道岔軌型，kg/m。
礦用窄軌渡線道岔故障及處理方法
1.詢問車站值班員故障現象，然后在控制臺上操縱道岔試驗。
2.登記道岔停用設備
3.判斷是道岔室內還是室外的原因
①如果是單動道岔，在操動時控制臺的電流表有指示，說明動作道岔的電已送至到道岔。如果這時道岔不能操到規定位置，是室外原因。在操動道岔時，如果控制臺的電流表沒有指示，首先到機械室的室外分線盤測量該道岔有沒有電壓，如果有電壓說明動作道岔的電已送出，是室外故障。
②如果是雙動道岔，在操動時控制臺的電流表動一下就不動了，說明動作道岔的電已送到了一動道岔，故障出在一動道岔以后，是室外故障。
