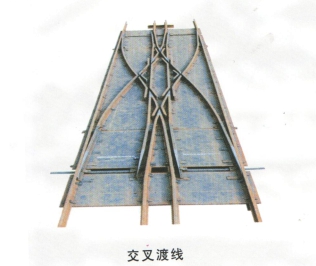

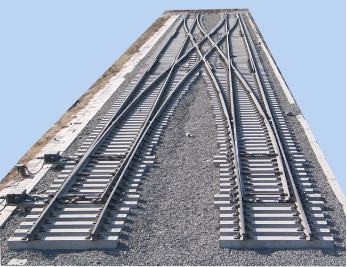

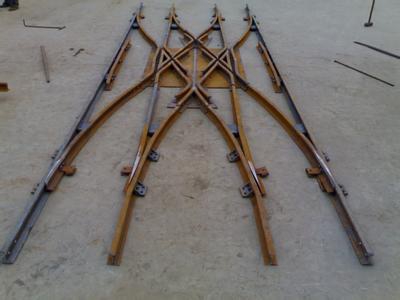

交叉渡線道岔是軌道線路中普遍常用的一種兩道相互轉換行走的道岔。
一、交叉渡線道岔選擇基本原則
（1）軌距一致：如ZDK622 /4 /12，只用于600mm軌距
（2）軌型相符：可相同或高一級，不能低一級。如 基本軌型市22kg/m，道岔軌型22kg
/m或者30kg /m。
（3）與行駛車輛相適應：ZDK：通過機車：M必須大
于3號道岔，ZDC：通過機車：M必須大于2號道岔。R2m，182606的道岔只允許通過礦車。
（4）符合行駛車 輛速度要求：通過礦車的道岔，其行車v
1.5m/秒，可選2、3號道岔。（R小，大，行車v低）。通過機車道
岔必須在4號以上，v較大。
（5）和線路要求相符：要注意道岔左向、右向和線路的一致性。合理選用單
開和對稱道岔，渡線道岔要和軌中心距一致。
二、交叉渡線道岔的型號43-7#、43-8#、43-9#、43-12#各
種間距的交叉渡線道岔，50-7#、50-9#、50-12#各種間距交叉渡線道岔，60-7#、60-8#、60-9#、60-12#各
種間距交叉渡線道岔。
三、50鋼軌9號5.3m交叉渡線道岔詳細說明道岔全長L=75378mm，道岔前長
a=13839mm，線路交叉中心水平距47700mm，道岔容許通過速度直線≤90Km/h，側線≤30Km/h，導曲線半徑
R=180000mm，尖軌長度6450mm（圖號專線4142-6），基本軌長度11200mm（圖號專線4142-4、5），轍叉長
度3588mm（圖號專線4143-4），銳角轍叉長度3108mm（圖號專線7514-3），鈍角轍叉長度4440（圖號專線
7515-3），護軌長度直線3600mm（圖號專線4143-5），側線3050mm（專線7521-4），銳角護軌3050mm（圖
號專線7522-3），護軌形式分開式可調護軌�？傊�55.495T，木岔枕體積35.7立方米。
